CARA INSTAL UBUNTU 9.10

Berikut panduan langkah demi langkah instalasi Ubuntu 9.10

Ubuntu 9.10 yang juga dikenal dengan sebutan Karmic Koala telah dirilis pada tanggal 29 Oktober 2009 yang merupakan rilis kesebelas dari OS Ubuntu. Tutorial ini dibuat untuk memberikan panduan kepada siapaun yang ingin menginstall Ubuntu 9.10 pada komputer pribadinya.

Cara install Ubuntu 9.10 ini ditujukan untuk orang-orang yang belum pernah menginstall Ubuntu pada komputernya namun menginginkan os ini beroperasi pada komputernya. Tutorial ini akan memudahkan pekerjaan Anda dalam melakukan instalasi Ubuntu 9.10, namun jika Anda mengalami permasalahan dalam proses instalasi, jangan ragu untuk menggunakan media komentar di bawah postingan ini, kami atau teman-teman pengunjung blog KomputerTips.com akan membantu Anda.

Update: Spesifikasi Minimum Ubuntu

Persyaratan:

Anda butuh Ubuntu 9.10 Desktop ISO image yang sesuai dengan arsitektur komputer Anda (i386 atau amd64), dan bisa didownload dari sini. Bila download Anda sudah selesai, bakar ISO image tersebut dengan aplikasi CD/DVD burning favorit Anda (Nero, CDBurnerXP, Roxio) pada CD blank dengan speed 8x.

Pilih bahasa yang Anda inginkan…

Pilih opsi kedua “Install Ubuntu” dan tekan tombol “enter”…

Tunggu sampai CD dimuat ke dalam RAM…

Anda akan melihat wallpaper untuk beberapa saat. Ketika installer muncul, Anda akan bisa memilih bahasa yang Anda inginkan untuk keseluruhan proses instalasi. Klik tombol “Forward” untuk melanjutkan…

Dimana Anda?
Layar kedua akan menampilkan peta bumi. Waktu dari sistem komputer Anda akan menggunakan pilihan lokasi yang Anda tentukan. Anda juga dapat memilih lokasi menggunakan drop down list yang terletak pada bagian bawah layar. Klik tombol “Forward” setelah Anda memilih lokasi yang diinginkan…

Test keyboard Anda
Pada layar ketiga, Anda bisa memilih layout keyboard yang Anda inginkan. Namun layout default biasanya adalah yang sering digunakan. Klik tombol “Forward” jika konfigurasi keyboard telah selesai Anda tentukan.

Partisi Hard Disk
Anda memiliki empat pilihan:
1. Jika komputer Anda sudah ada os lain (misalnya Windows 7) dan Anda menginginkan sistem dual boot, pilih opsi pertama: “Install them side by side, choosing between them at each startup”.

Catatan: Opsi ini hanya akan muncul apabila Anda memiliki operating system lain di komputer Anda, seperti Microsoft Windows. Perlu diingat, bahwa setelah instalasi Windows boot loader akan ditimpa oleh Ubuntu boot loader!
2. Jika Anda ingin menghapus operating system yang ada, atau hard drive sudah kosong dan Anda ingin installer secara otomatis melakukan partisi hard drive, pilihlah opsi kedua, “Use the entire disk”.


3. Opsi ketiga adalah “Use the largest continuous free space” dan akan menginstall Ubuntu 9.10 pada space yang belum dipartisi pada hard drive yang dipilih.
4. Opsi keempat adalah “Specify partitions manually” dan pilihan ini sangat direkomendasikan untuk pengguna level advanced, pilihan ini untuk membuat partisi khusus atau melakukan format hard drive dengan sistem file lain. Ini juga dapat digunakan untuk membuat partisi /home yang sangat berguna untuk melakukan instalasi ulang keseluruhan sistem.
Berikut cara yang digunakan apabila Anda melakukan partisi manual dengan /home:
- Pilih “Specifiy partitions manually (advanced)” dan klik tombol “Forward”.
- Pastikan hard drive yang dipilih sudah benar. /dev/sda adalah physical hard drive pertama. /dev/sdb adalah hard drive kedua pada komputer Anda. Jadi, pastikan hard drive mana yang ingin Anda format! Kalau tidak, Anda akan kehilangan seluruh data pada hard drive tersebut!
- Misalkan hard drive yang dipilih kosong (tidak ada operating system atau data penting pada hard drive yang dipilih), namun ada sedikit partisi. Pilih setiap partisi dan klik tombol “Delete”. Setelah beberapa saat, akan muncul kata “free space”. Lakukan hal yang sama dengan partisi lain pada hard drive yang dipilih sampai semuanya terhapus dan muncul kata “free space”.
- Pilih kata “free space”, lalu klik tombol “Add”. Pada jendela yang baru, ketikkan 2000 pada kolom “New partition size in megabytes” dan pilih opsi “swap area” dari drop down list “Use as:”. Klik tombol OK dan dalam beberapa saat Anda akan melihat baris “swap” dengan ukuran yang telah ditentukan.
- Pilih kata “free space”, klik tombol “Add”. Pada jendela baru, pilih opsi “Primary”, ketikkan nilai antara 10.000 dan 50.000 pada kolom “New partition size in megabytes” dan pilih / sebagai “Mount point”. Klik tombol OK dan dalam beberapa saat Anda akan diberitahukan baris “ext4 /” dengan ukuran yang telah ditentukan.
- Pilih kata “free space”, klik tombol “Add”. Pada jendela baru yang munbul, pilih opsi “Primary”, ketikkan nilai antara 30.000 dan 50.000 (atau space yang tersisa pada hard drive Anda) pada kolom “New partition size in megabytes” dan pilih /home sebagai “Mount point”. Klik tombol OK dan dalam beberapa saat Anda akan diberitahukan baris “ext4 /home” dengan ukuran yang telah ditentukan.

 Tampilan partisi Anda seharusnya seperti gambar di bawah ini. Jika benar, klik tombol “Forward” untuk melanjutkan instalasi…

Klik tombol “Forward” untuk melanjutkan instalasi.
Siapa Anda?
Pada layar ini, Anda harus memasukkan data yang benar sesuai pertanyaannya. Isilah kolom yang tersedia dengan nama asli Anda, nama yang Anda inginkan untuk login pada OS Ubuntu (yang disebut juga dengan “username” yang dibutuhkan untuk login pada system), password dan nama komputer (secara otomatis sudah tertulis, namun bisa Anda ganti).
Pada tahapan ini, ada opsi yang disebut “Log in automatically”. Jika kotak pilihan ini Anda centang, maka Anda akan login secara otomatis pada Ubuntu Desktop. Klik tombol “Forward” untuk melanjutkan…

Apakah Anda sudah benar-benar siap menggunakan Ubuntu?
Ini adalah langkah akhir instalasi. Pada tahapan ini, Anda dapat memilih untuk menginstall boot loader pada partisi lain atau hard drive, namun ini sangat direkomendasikan bagi yang sudah advanced saja.
Untuk itu, klik tombol “Advanced” dan pilih drive yang benar (USB stick)…

Klik tombol “Install” untuk memulai proses instalasi…

Operating System Ubuntu 9.10 (Karmic Koala) akan segera diinstall…

 Operating System Ubuntu 9.10 (Karmic Koala) akan segera diinstall…

 Setelah kira-kira 10 sampai 18 menit (tergantung pada spesifikasi komputer Anda), pop-up window akan muncul, mengingatkan Anda bahwa instalasi sudah selesai, Anda perlu melakukan restart komputer untuk melihat operating system Ubuntu berjalan. Klik tombol “Restart now”…

 CD akan dikeluarkan dari CD ROM, lalu tekan tombol “Enter” untuk reboot. Komputer akan direset, dalam beberapa saat Anda akan melihat Ubuntu boot splash dan Xsplash…

 Pada layar login, klik pada username Anda dan masukkan passwordnya. Klik Log in atau tombol enter…

 Silakan menikmati Ubuntu 9.10 Anda…

Jaringan komputer

Jaringan komputer

router

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).

Analogi Router dan Switch

Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan suatu jalanan, dan routerjalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, merupakan penghubung antar switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.

Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP. Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.

Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

Jenis-jenis router

Secara umum, router dibagi menjadi dua buah jenis, yakni:

• static router (router statis): adalah sebuah router yang memiliki tabel routing statis yang di setting secara manual oleh para administrator jaringan.
• dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.

switch,bridge, dan pembagian kelas versi 4

Switch jaringan (atau switch untuk singkatnya) adalah sebuah alat jaringan yang melakukan bridging transparan (penghubung segementasi banyak jaringan dengan forwarding berdasarkan alamat MAC).

Switch jaringan dapat digunakan sebagai penghubung komputer atau router pada satu area yang terbatas, switch juga bekerja pada lapisan data link, cara kerja switch hampir sama seperti bridge, tetapi switch memiliki sejumlah port sehingga sering dinamakan multi-port bridge.

Switch dapat dikatakan sebagai multi-port bridge karena mempunyai collision domain dan broadcast domain tersendiri, dapat mengatur lalu lintas paket yang melalui switch jaringan. Cara menghubungkan komputer ke switch sangat mirip dengan cara menghubungkan komputer atau routerhub. Switch dapat digunakan langsung untuk menggantikan hub yang sudah terpasang pada jaringan. ke

jembatan jaringan (Network Bridge) adalah sebuah komponen jaringan yang digunakan untuk memperluas jaringan atau membuat sebuah segmen jaringan. Jembatan jaringan beroperasi di dalam lapisan data-link pada model OSI. Jembatan juga dapat digunakan untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya antara media kabel Unshielded Twisted-Pair (UTP) dengan kabel serat optik atau dua buah arsitektur jaringan yang berbeda, seperti halnya antara Token Ring dan Ethernet. Jembatan akan membuat sinyal yang ditransmisikan oleh pengirim tapi tidak melakukan konversi terhadap protokol, sehingga agar dua segmen jaringan yang dikoneksikan ke jembatan tersebut harus terdapat protokol jaringan yang sama (seperti halnya TCP/IP). Jembatan jaringan juga kadang-kadang mendukung protokol Simple Network Management Protocol (SNMP), dan beberapa di antaranya memiliki fitur diagnosis lainnya.

Terdapat tiga jenis jemabatan jaringan yang umum dijumpai:

• Jembatan Lokal: sebuah Jembatan yang dapat menghubungkan segmen-segmen jaringan lokal.
• Jembatan Putar: dapat digunakan untuk membuat sebuah sambungan (link) antara LAN untuk membuat sebuah Wide Area Network.
• Jembatan Nirkabel: sebuah bridge yang dapat menggabungkan jaringan LAN berkabel dan jaringan LAN nirkabel.

IP terbagi kepada 2 versi yaitu :
IP versi 4
IP versi 6

IP versi 4 itu adalah(biasa disebut dengan Alamat IPv4) adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam protokol jaringan TCP/IP yang menggunakan protokol IP versi 4. Panjang totalnya adalah 32-bit, dan secara teoritis dapat mengalamati hingga 4 miliar host komputer di seluruh dunia. Contoh alamat IP versi 4 adalah 192.168.0.3. Namun IP persi 4 ini sudah mulai habis pemakaiannya sehingga tercipta IP versi 6 namun belum begitu dipakai karna memang IPv4 sendiri belum habis di pakai nanti akan ada bahasan tentang IPv6....
IPv4 terbagi kedalam beberapa kelas:
kelas A Alamat unicast untuk jaringan skala besar. Nomor urut bit tertinggi di dalam alamat IP kelas A selalu diset dengan nilai 0 (nol). Tujuh bit berikutnya—untuk melengkapi oktet pertama—akan membuat sebuah network identifier. 24 bit sisanya (atau tiga oktet terakhir) merepresentasikan host identifier. Ini mengizinkan kelas A memiliki hingga 126 jaringan, dan 16,777,214 host tiap jaringannya. Alamat dengan oktet awal 127 tidak diizinkan, karena digunakan untuk mekanisme Interprocess Communication (IPC) di dalam mesin yang bersangkutan.
Kelas B Alamat unicast untuk jaringan skala menengah hingga skala besar. Dua bit pertama di dalam oktet pertama alamat IP kelas B selalu diset ke bilangan biner 10. 14 bit berikutnya (untuk melengkapi dua oktet pertama), akan membuat sebuah network identifier. 16 bit sisanya (dua oktet terakhir) merepresentasikan host identifier. Kelas B dapat memiliki 16,384 network, dan 65,534 host untuk setiap network-nya.
Kelas C Alamat unicast untuk jaringan skala kecil. Tiga bit pertama di dalam oktet pertama alamat kelas C selalu diset ke nilai biner 110. 21 bit selanjutnya (untuk melengkapi tiga oktet pertama) akan membentuk sebuah network identifier. 8 bit sisanya (sebagai oktet terakhir) akan merepresentasikan host identifier. Ini memungkinkan pembuatan total 2,097,152 buah network, dan 254 host untuk setiap network-nya.
Kelas D Alamat multicast (bukan alamat unicast). sehingga berbeda dengan tiga kelas di atas. Empat bit pertama di dalam IP kelas D selalu diset ke bilangan biner 1110. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host. Untuk lebih jelas mengenal alamat ini, lihat pada bagian Alamat Multicast IPv4.
Kelas E ireservasikan;umumnya digunakan sebagai alamat percobaan (eksperimen); (bukan alamat unicast)dan dicadangkan untuk digunakan pada masa depan. Empat bit pertama selalu diset kepada bilangan biner 1111. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host.

MENDETEKSI TROBLE SHOOTING PADA KOMPUTER

Pengertian Troubleshooting Komputer

Dalam dunia komputer, segala sesuatu masalah yang berhubungan dengan komputer disebut Troubleshooting dan timbulnya masalah dalam komputer tentu ada sebabnya. Pada kesempatan ini kita akan sedikit belajar untuk mendeteksi masalah pada komputer Anda terutama yang berhubungan dengan Hardware.

Untuk permasalahan dengan Software sebaiknya Anda lakukan pendeteksian sederhana dahulu seperti pemeriksaan file-file yang berhubungan dengan Software atau spesifikasi permintaan (requirement) dari Software.

Terdapat dua macam teknik dalam mendeteksi permasalahan dalam komputer, yaitu teknik Forward dan teknik Backward. Untuk lebih mengenal kedua teknik tersebut, ada baiknya kita bahas terlebih dahulu definisi dari masing-masing teknik tersebut.

1. Teknik Forward

Sesuai dengan namanya, maka dalam teknik ini segala macam permasalahan dideteksi semenjak awal komputer dirakit dan biasanya teknik ini hanya digunakan oleh orang-orang dealer komputer yang sering melakukan perakitan komputer. Pada teknik ini hanya dilakukan pendeteksian masalah secara sederhana dan dilakukan sebelum komputer dinyalakan (dialiri listrik). Untuk mempermudah silakan simak contoh berikut :

i.  Setelah komputer selesai dirakit, maka dilakukan pemeriksaan pada semua Hardware yang telah terpasang, misalnya memeriksa hubungan dari kabel Power Supply ke soket power pada Motherboard.

ii. Untuk casing ATX, kita periksa apakah kabel Power Switch sudah terpasang dengan benar.

iii. dsb.

2. Teknik Backward

Hampir sama dengan teknik sebelumnya, teknik Backward adalah teknik untuk mendeteksi kesalahan pada komputer setelah komputer dinyalakan (dialiri listrik). Teknik lebih banyak digunakan karena pada umumnya permasalahan dalam komputer baru akan timbul setelah “jam terbang” komputernya sudah banyak dan ini sudah merupakan hal yang wajar. Dapat kita ambil beberapa contoh sebagai berikut :

i. Floppy Disk yang tidak dapat membaca disket dengan baik.

ii.g Komputer tidak mau menyala saat tombol power pada casing ditekan.

iii. dsb.

Pendeteksian Masalah

Analisa Masalah

Pada tahapan ini, pendeteksian masalah dengan cara mengukur tegangan listrik pada komponen nomor 1 sampai 3. Gunakan alat bantu seperti multitester untuk mengukur tegangan yang diterima atau diberikan komponen tersebut.

Contoh : Mengukur tegangan listrik yang diterima oleh Power Supply, lalu mengukur tegangan yang diberikan oleh Power Supply ke komponen lainnya.

Analisa Suara

Pada tahapan ini pendeteksian masalah menggunakan kode suara (beep) yang dimiliki oleh BIOS dan dapat kita dengar lewat PC Speaker. Pastikan kabel PC Speaker sudah terpasang dengan baik. Kemungkinan letak permasalahan ada di komponen nomor 4 dan 5. Untuk mempermudah pengenalan kode suara tersebut, silakan simak keterangan berikut :

• Bunyi beep pendek satu kali, artinya sistem telah melakukan proses Boot dengan baik.
• Bunyi beep pendek 2 kali, artinya ada masalah pada konfigurasi atau seting pada CMOS.
• Bunyi beep panjang 1 kali dan pendek 1 kali, artinya ada masalah pada Motherboard atau DRAM.
• Bunyi beep panjang 1 kali dan pendek 2 kali, artinya ada masalah pada monitor atau VGA Card.
• Bunyi beep panjang 1 kali dan pendek 3 kali, artinya ada masalah pada Keyboard.
• Bunyi beep panjang 1 kali dan pendek 9 kali, artinya ada masalah pada ROM BIOS.
• Bunyi beep panjang terus-menerus, artinya ada masalah di DRAM.
• Bunyi beep pendek terus-menerus, artinya ada masalah penerimaan tegangan (power).

Pada beberapa merk Motherboard akan mengeluarkan bunyi beep beberapa kali apabila temperatur processornya terlalu tinggi (panas).

Catatan : kode bunyi beep diatas berlaku pada AWARD BIOS, untuk jenis BIOS yang lain kemungkinan memiliki kode bunyi beep yang berbeda.

Analisa Tampilan

Pada tahapan ini pendeteksian masalah cenderung lebih mudah karena letak permasalahan dapat diketahui berdasarkan pesan error yang ditampilkan di monitor. Kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9.

Contoh : Pada saat komputer dinyalakan tampil pesan Keyboard Error, maka dapat dipastikan letak permasalahan hanya pada Keyboard.

Cara Cepat Mengenali Troubleshooting

• Apabila terjadi masalah dan sistem masih memberikan tampilan pesan pada monitor atau disertai dengan bunyi beep 1 atau 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9, yaitu pada Keyboard, I/O Disk (Harddisk)
• Apabila terjadi masalah dan sistem memberikan kode bunyi beep lebih dari 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 4 dan 5, yaitu RAM, VGA Card dan Monitor.
• Sedangkan untuk masalah yang tidak disertai pesan pada monitor atau kode bunyi beep, kemungkinan besar letak permasalahan ada di komponen nomor 1 dan 2, yaitu Power Suplly dan Motherboard.

Dengan kedua macam teknik dalam pendeteksian masalah dalam komputer tersebut, tentunya akan lebih memperkaya pengetahuan kita di bidang komputer, jadi jika suatu saat terdapat masalah pada komputer Anda kita dapat melakukan pemeriksaan terlebih dahulu sebelum membawa ke tempat servis, kalaupun harus membawa ke tempat servis kita sudah mengerti letak permasalahannya, jadi kita tidak dibohongi oleh tukang servis yang nakal ; )

Dengan pemahaman troubleshooting komputer yang lebih dalam tentunya akan lebih mempermudah kita untuk mengetahui letak permasalahan dalam komputer dan tentunya akan lebih menyenangkan apabila kita dapat memperbaiki sendiri permasalahan tersebut. Semoga pembahasan sederhana tentang troubleshooting ini dapat bermanfaat, selamat mencoba dan terima kasih.

CARA KERJA VGA CARD DAN SOUND CARD

VGA (Video graphic Adapter)
VGA adalah perangkat Output yang bertugas untuk mengolah data menjadi tampilan grafis atau teks di layar monitor. VGA berfungsi menghubungkan sistem komputer dengan monitor. VGA card membutuhkan aplikasi pendukung yaitu driver. Driver ini berfungsi sebagai perantara sistem operasi dan kartu grafis.


Komponen-Komponen VGA Card :
• GPU (Graphic Processing Unit) adalah prosesor dari sebuah video card, dan berfungsi untuk pengolahan data gambar yang akan ditampilkan di layer monitor.
• Video Memory, berfungsi sebagai tempat penyimpanan sementara sebelum dan sesudah pemrosesan data pada GPU.
• RAMDAC (Random Access Memory Digital – Analog Converter), berfungsi mengubah gambar digital menjadi sinyal analog agar bisa digunakan oleh monitor.
• Bus Interface, berfungsi menghubungkan motherboard dengan kartu grafis. Pada umumnya, bus interface ini tipe AGP dan PCI-Express.
• Display Interface, berfungsi menghubungkan kartu grafis dengan monitor. Umumnya terdapat 3 port display, antara lain DVI, VGA, TV-Out
• Heatsink dan Fan, berfungsi sebagai pendingin kartu grafis

Terdapat 2 macam VGA :
• VGA On-Board, sudah terintegrasi pada MotherBoard. VGA On Board menggunakan RAM sebagai Memory VGA alias Share Memory.
• VGA Add-On, terpisah dengan motherboard yang memiliki interface semacam PCI atau AGP. Pada VGA Add On sudah memiliki GPU dan Memori sendiri.

Cara Kerja Kartu VGA
Saat aplikasi yang dijalankan ingin menciptakan sebuah citra, aplikasi tersebut akan meminta bantuan pada driver kartu grafis. Driver grafis akan mendengarkan instruksi, baik dari OS atau dari aplikasi, kemudian mengambil data digital yang diperlukan dan mengkonversikannya menjadi sebuah format yang dimengerti oleh kartu grafis tersebut.
Setelah itu, driver menyalurkan data digital yang baru diformat tersebut kepada kartu grafis untuk melakukan rendering. Data tersebut berjalan menuju kartu VGA melalui slot pada motherboard (AGP/PCI-E)
Setelah disalurkan ke kartu grafis, data akan dikirimkan ke memori kartu grafis sebagai tempat penyimpanan sementara. Kemudian GPU akan mengambil data digital tersebut lalu mengubahnya menjadi pixel.
Pada titik ini, pixel belum siap untuk ditampilkan ke layar. Pixel tersebut akan dikirim kembali ke Video RAM untuk disimpan. VRAM terhubung langsung pada digital-to-analog converter(DAC). Converter ini juga biasa disebut RAMDAC yang bertugas menterjemahkan image ke signal analog agar bisa digunakan oleh monitor. Selanjutnya, RAMDAC mengirimkan gambar final kepada monitor melalui kabel.

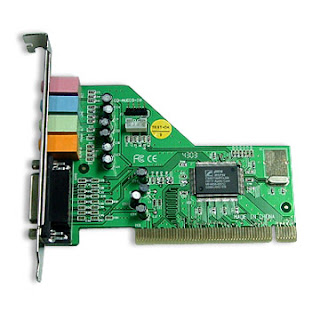

Sound Card

Sound Card adalah suatu perangkat keras komputer yang digunakan untuk mengeluarkan suara dan merekam suara. Pada awalnya, Sound Card hanyalah sebagai pelengkap dari komputer. Namun sekarang, sound card adalah perangkat wajib di setiap komputer. Dilihat dari cara pemasangannya, sound card dibagi 3:

• Sound Card Onboard, yaitu sound card yang menempel langsung pada motherboard komputer.

• Sound Card Offboard, yaitu sound card yang pemasangannya di slot ISA/PCI pada motherboard. Rata-rata, sekarang sudah menggunakan PCI

• Soundcard External, adalah sound card yang penggunaannya disambungkan ke komputer melalui port eksternal, seperti USB atau FireWire

Salah satu contoh sound card yang terbilang sangat sukses di pasaran indonesia adalah Sound Blaster, dari Creative Labs.

Untuk memainkan musik MIDI, pada awalnya menggunakan teknologi FM Synthesis, namun sekarang sudah menggunakan Wavetable Synthesis Sedangkan untuk urusan digital audio, yang dulunya hanyalah 2 kanal (stereo), sekarang sudah menggunakan 4 atau lebih kanal suara (Surround). Kualitas nya pun sudah meningkat dari 8 bit, 16 bit, 24 bit, 32 bit, bahkan sampai sekarang sudah 64 bit.

Cara Kerja

Ketika anda mendengarkan suara dari sound card,data digital suara yang berupa waveform .wav atau mp3 dikirim ke sound card. Data digital ini di proses oleh DSP (Digital Signal processing : Pengolah signal digital) bekerja dengan DAC (Digital Analog Converter :Konversi digital ke Analog ). Mengubah sinyal digital menjadi sinyal analog, yang kemudian sinyal analog diperkuat dan dikeluarkan melalui speaker.

 Ketika anda merekam suara lewat microphone. suara anda yang berupa analog diolah oleh DSP, dalam mode ADC ( Analog Digital Converter : Konversi analog ke digital). Mengubah sinyal analog menjadi sinyal digital yang berkelanjutan. Sinyal digital ini simpan dalam format waveform table atau biasa ditulis Wav(wave) dalam disk atau dikompresi menjadi bentuk lain seperti mp3.

CARA MENGHITUNG BANDWIDTH DAN BUS SPEED RAM

Bandwidth
Sebelumnya akan di jelaskan terlebih dahulu apa itu bandwidth dan Bus speed. Bandwidth adalah data yang keluar+masuk/upload+download ke account anda.
Contoh: Ketika anda menerima atau mengirim email, asumsikan besarnya email yang diterima/dikirim adalah 4 KB, berarti secara teori, untuk bandwidth 1.000 MB (1.000.000 KB) anda bisa kirim 250.000 email atau berbagai variasi antara kirim/terima, misalnya 100.000 kirim, 150.000 terima. Ini hanya contoh untuk penjelasan bandwidth, pada kenyataannya, data yang keluar masuk ke account bisa datang dari pengunjung (yang mendownload halaman website ke PC-nya), atau anda upload gambar/file ke account dan sebagainya.

Cara Menghitung Bandwidth:
Kita dapat menghitung waktu transfer data sebuah RAM dalam satuan nanosecon (sepermiliar detik), atau waktu yang dibutuhkan oleh sebuah RAM untuk mengirimkan satu bit data kepada Processor.

Rumus yang digunakan adalah :
-Contoh pada DDR PC3200, artinya memiliki bus 400 MHz (DDR PC3200 kadang juga ditulis sebagai DDR PC400).
-Satuan 400 MHz dikonversikan kedalam Hertz, menjadi 400.000.000 Hertz. Ingat bahwa 1 MHz = 1.000.000 Hertz. Jadi 400 MHz bisa diartikan sebagai : 1/400.000.000 detik.
-Satuan 1 detik dikonversikan kedalam nansecon, menjadi 1.000.000.000 nanosecon. Ingat bahwa 1 detik = 1 miliar nanosecon.
-Kalikan bilangan 1/400.000.000 x 1.000.000.000 = 2.5 nanosecon.
-Jadi DDR PC3200 itu memiliki transfer rate time sebesar = 2.5 ns.


Bus Speed
Bus speed adalah rasio kecepatan core yang menghubungkan dengan komponen seperti memori (RAM) dan chipset. Biasanya kecepatan ini dinyatakan dalam satuan MHz (Mega Hertz) berdasarkan frekuensi yang berjalan padanya.

Cara Menghitung Bus Speed
-Langkah pertama
yang harus kita ketahui adalah mengenali karakter dan spesifikasi dari processor, motherboard maupun memory yang kita gunakan terutama yang harus kita tahu adalah maximal temperature, Default voltage dan maximal voltage. Ini digunakan sebagai patokan bagi kita supaya di dalam overclock kita tau batasan kemampuan dari masing2 hardware yang akan kita overclock sehingga dapat dilakukan overclocking secara maximal namun tidak mengakibatkan kerusakan pada hardware yang kita overclock.

-langkah kedua
menyediakan beberapa software tool yang akan membantu kita dalam process overclocking. Di dalam panduan akan menggunakan CPUz ,CoreTemp dan orthos saja.
>Cpuz sebagai informasi clock speed di system
>Orthos sebagai Stability Tester
>CoreTemp Sebagai pemantau suhu processor

-Langkah ketiga
mencari maximal clock speed dari processor, mencari maximal speed processor dapat kita lakukan dengan mengubah nilai beberapa variable di bios. Adapun variable yang mempengaruhi clock speed processor adalah
*FSB
*Multiplier
*Voltage

untuk menghitung kecepatan processor digunakan rumus :
processor clock = FSB x Multiplier
naikkan FSB-nya supaya cepat langsung saja naikkan 25% dari clock standart.
Contoh : AMD64 X2 3600+ brisbane
FSB : 200Mhz
Multiplier : 9,5
Jadi default clocknya : 200Mhz x 9,5 = 1900Mhz / 1,9Ghz
tingkatkan FSB nya sebesar 25% maka perhitungannya:
=FSB + (FSB x 25%)
=FSB + (( FSB x25 ) : 100)
=200 + ((200x25) : 100)
=250
berarti naikkan FSBnya ke 250Mhz, save settingan bios anda kemudian restart komputer. ada dua kemungkinan yang akan anda alami.
*pertama gagal masuk OS , jika hal ini terjadi berarti batas maksimal kecepatan processor anda pada default voltage tidak mencapai 25% L
*kedua Berhasil masuk OS , jika hal ini terjadi maka dapat dikatakan anda telah berhasil meningkatkan performa processor anda sebesar 26%.

jurnal 3 cara kerja printer dan LCD

A. Cara kerja LCD
Secara Sederhana LCD (Liquid Crystal Display) terdiri dari dua bagian utama. yaitu Backlight dan kristal cair. Backlight sendiri adalah sumber cahaya LCD yang biasanya terdiri dari 1 sampai 4 buah (berteknologi seperti) lampu neon. Lampu Backlight ini berwarna putih. Lalu bagaimana caranya LCD bisa menampilkan banyak warna ? Disinilah peran dari kristal cair. Kristal cair akan menyaring cahaya backlight. Cahaya putih merupakan susunan dari beberapa ratus cahaya dengan warna yang berbeda (jika anda masih ingat Pelajaran Fisika). Beberapa ratus cahaya tersebut akan terlihat jika cahaya putih mengalami refleksi atau perubahan arah sinar. Warna yang akan dihasilkan tergantung pada sudut refleksi. Jadi jika beda sudut refleksi maka beda pula warna yang dihasilkan. Dengan memberikan tegangan listrik dengan nilai tertentu. Kristal cair dapat berubah sudutnya. Dan karena tugas kristal cair adalah untuk merefleksikan cahaya dari backlight maka cahaya backlight yang sebelumnya putih bisa berubah menjadi banyak warna. Kristal cair bekerja seperti tirai jendela. Jika ingin menampilkan warna putih kristal cair akan membuka selebar-lebarnya sehingga cahaya backlight yang berwarna putih akan tampil di layar. Namun Jika ingin menampilkan warna hitam. Kristal Cair akan menutup serapat-rapatnya sehingga tidak ada cahaya backlight yang yang menembus (sehingga di layar akan tampil warna hitam). Jika ingin menampilkan warna lainnya tinggal atur sudut refleksi kristal cair.
B. CARA KERJA MONITOR CRT

Listrik dari PLN yang 220v diubah oleh bagian power supply menjadi tegangan sesuai dengan kebutuhan dari rangkaian, antara lain :
1. horisontal
2. vertikal
3. blok video
4. blok ic program dan controller
5. dll

Dan bagian power supply ini sangat penting karena kalau sampai ada kerusakan di bagian ini maka monitor tidak akan bekerja dengan normal, bahkan akan mati.

Kemudian kita lanjutkan ....
Input monitor ini adalah dari VGA ataupun yg lainnya. Sinyal gambar dari VGA ini kemudian diterima oleh rangkaian BLOK VIDEO dan rangkaian SYNCRONISASI HORISONTAL dan VERTIKAL.

Sinyal yang masuk ke blok video adalah sinyal warna merah, hijau dan biru atau Red green dan Blue, makanya rangkaian VIDEO sering disebut juga blok RGB. jadi blok video ini hanya mengolah warna saja. hasil dari blok ini adalah menuju ke katoda tabung yg juga terbagi menjadi 3 warna yaitu R, G dan B. katoda ini fungsinya untuk menghasilkan elektron, jadi masing-masing katoda menghasilkan elektron.

Sinyal syncronisasi vertikal dan horisontal di proses oleh rangkain syncronisasi untuk kemudian diteruskan ke rangkaian HORISONTAL dan rangkaian VERTIKAL. fungsi rangkaian sincronisasi ini adalah untuk mengolah dan menghasilkan gambar, sehingga jika sinyal ini hilang salah satu maka layar monitor akan kelihatan seperti diacak.

jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :
1. blok video dan
2. blok syncronisasi vertikal dan horisontal

Kemudian dari syncronisasi vertikal diteruskan ke rangkaian vertikal, di sini sinyal vertikal diolah dengan komponen utama IC VERTIKAL yang berfungsi menggerakkan yoke vertikal.

Kemudian dari syncronisasi horisontal diteruskan ke rangkaian horisontal dan disini sinyal horisontal di olah dengan komponen utama transistor horisontal yang berfungsi menggerakkan flyback dan yoke tabung.

Flyback digunakan untuk menghasilkan tegangan sangat tinggi yaitu sekitar 26 KV, agar elektron dari katoda tabung dapat menembak ke anoda tabung sehingga muncul gambar. jadi kalau flyback tidak bekerja maka elektron tidak akan menembak dan monitor akan mati.

Yoke digunakan untuk mengarahkan elektron yg dihasilkan oleh katoda tabung agar terarah baik, yoke horisontal untuk mengarahkan elektron ke arah horisontal dan yoke vertikal untuk mengarahkan elektron ke arah vertikal, dan jika dua-duanya digabung maka elektron akan menembak ke anoda tabung secara merata dan sempurna

Kemudian yg terakhir adalah rangkaian controller / driver dimana rangkaian ini berfungsi untuk mengatur settingan monitor, lebar sempitnya dan tinggi rendahnya serta terang gelapnya.
Perbedaan monitor LCD dengan CRT yaitu;
Dari segi bentuknya; kalau LCD bentuknya lebih sederhana dan tipis tapi kalau CRT bentuknya tabung dan lebih rumit.
Dari segi cara kerja; kalau LCD itu menggunakan suatu cairan kristal untuk menampilkan gamba.
Dari segi harga kalau LCD itu lebih mahal karena lebih modern dan lebih praktis

Cara kerja printer laser jet
Prinsip yang dipakai pada printer laser adalah prinsip elektrik statis, permulaannya adalah photoreceptor drum (OPC Drum) diberi muatan positif oleh Primary Charging Roller (PCR), dengan memberikan arus listrik padanya.

Kemudian printer menyorotkan sinar laser yang sangat kecil melewati permukaan photoreceptor drum untuk membentuk image tulisan atau gambar sesuai dengan data yang dikirim oleh komputer, satu garis horizontal pada satu waktu. Sinar laser menyorot kan cahaya pada photoreceptor drum untuk membentuk titik dan mematikan cahaya untuk tempat kosong per halaman. Sinar laser tidak bergerak dengan sendirinya namun sinar laser itu dipantulkan melalui cermin yang bisa bergerak sendiri. Sinar laser ini pasti berhenti pada titik di photoreceptor drum dan membentuk image electrostatic (permukaan drum yang berubah menjadi bermuatan negatif).

Setelah pola image lengkap, toner yang tersimpan di toner hopper (di dalam cartridge) diambil oleh Unit Developer (magnetic sleeve) . Toner yang bermuatan positif melekat pada area photoreceptor drum yang telah membentuk image electrostastik tapi bukan pada area yang bermuatan positif (area yang tidak terkena sinar laser).

Lembar kertas (dengan muatan negative yang kuat) bergerak sepanjang sabuk dan roll diatas drum yang telah dibubuhi serbuk toner yang berpola. Kertas mendorong bubuk toner dari drum untuk berpindah melekat pada kertas sehingga pola image berserbuk toner berpindah pada kertas dan siap untuk difinishing pada fuser.

Toner yang tidak menempel pada kertas dan masih melekat pada OPC Drum akan dihapus oleh Wiper Blade dan kemudian masuk ke dalam Waste Bin

Fuser (Pemanas)
fuser mengeringkan serbuk toner yang telah berbentuk image pada kertas agar kuat melekat pada kertas. Kemudian kertas yang telah tercetak dikeluarkan menuju tray pengeluaran kertas pada printer.

Cara kerja printer inkjet

Inkjet adalah teknologi cetak non impact. Droplet – droplet tinta diemisikan dari nozzle dan printer secara langsung menuju posisi spesifik pada sebuah substrat untuk menciptakan suatu gambar (image). Operasi printer inkjet adalah sangat mudah untuk divisualisasi; head printer men-scan halaman secara horizontal, menggunakan motor untuk menggerakkannya ke kanan dan ke kiri dan ke belakang, motor satunya memutar kertas secara vertikal. Satu strip gambar telah dicetak, kemudian kertas bergerak dan siap untuk strip berikutnya. Untuk mempercepat pencetakan, head printer tidak hanya mencetak satu baris (row) horizontal pixel tiap gerakan, namun juga mencetak row vertical pada saat yang sama.

Cara kerja printer dot matrix
Dot Matrix mengacu pada cara printer menciptakan karakter atau gambaran di atas kertas. Ini dilaksanakan oleh beberapa jarum/pin kecil, yang dibariskan dalam suatu kolom, membentur suatu pita tinta memposisikan antara pin dan kertas, menciptakan titik pada kertas itu. Karakter disusun atas pola itik dengan menggerakkan printhead secara menyamping ke seberang halaman dalam kenaikan yang sangat kecil.
Pin/jarum, terdapat di printhead tersebut, dengan panjang sekitar satu inci dan dikemudikan oleh beberapa pendorong memaksa masing-masing pin menitik/menjepit pita tinta dan menutupi kertas pada suatu waktu tertentu. Kekuatan pada pendorong ini datang dari tarikan yang magnetis dari gelang kawat kecil ( solenoid ) yang diberi tenaga pada situasi tertentu, tergantung pada karakter yang akan dicetak. Pemilihan waktu isyarat mengirim kepada solenoid diprogramkan ke dalam printer untuk masing-masing karakter, dan menterjemahkan dari informasi yang dikirim oleh computer karakter yang mana untuk dicetak.
Keuntungan yang utama printer dot matrix adalah serbaguna, yang mampu mencetak surat dalam huruf miring atau tebal dengan hanya mengubah cara menitik yang diatur diatas kertas. Apalagi, printer dot matrix relative murah dibnadingkan dengan yang lain seperti printer laser. Akhirnya, Printer dot matrix digunakan ketika kertas digunakan untuk format cetakan tembusan, dan lain lain. Proprinter mempunyai sembilan jarum/pin.

SPESIFIKASI PROCESSOR PADA CPU

• Processor name and vendor
• Core stepping and process
• Processor package
• Processor current core voltage
• Internal and external clocks, clock multiplier
• Partial overclock detection
• Processor features, including supported instructions sets.
• L1 and L2 cache informations : location, size, speed, technology.
• Motherboard informations : BIOS, chipset, memory, AGP.

• Name : Seumpama sebuah Negara. Name disini diibaratkan sebagai sukunya. Contoh di Negara Indonesia terdapat suku Batak. Nah, dalam dunia komputer pun kita mengenalnya seperti ini, dalam Negara prosessor, ada suku bernama Intel ato AMD
• Code Name : Setelah seseorang memiliki suku, dia terkadang juga memiliki marga. Contoh Veronica bernegara Indonesia, bersuku batak dan bermarga Sitomurang. Nah, code name pun demikian, dia merupakan marga atau jenis dari prosesor komputer kita.
• Package : Jenis socket proseccor yang digunakan.
• Technology :

§ 32 nm : proses fabrikasi, banyak atau ukuran dari pin pada processor.
§ Core Voltage : tegangan listrik yang ada pada processor.

• Specification : spesifikasi processor yang ada pada computer atau laptop.
• Instructions :

§ MMX : berhubungan dengan Integrasi VGA (yang mangatur tentang visual berupa gambar, grafik, dll).
§ SSE : jenis – jenis instruksi algoritma atau perhitungan yang dapat dipahami processor.
§ EM64T : instruksi yang terdapat pada motherboard.
§ VT-x : dukungan hardware. Mesin usulan mampu menyederhanakan Virtual Monitors (VMMs), meningkatkan kinerja virtualisasi system.
